Asymmetric VLAN

Apakah jaringan anda masih flat? dalam arti semua departemen saling berhubungan satu sama lain tanpa ada segmentasi? atau anda berniat untuk men-segmentasi antar departemen namun pusing dengan pembagian IP dan routing di L3 Switch atau Router-nya?

D-Link punya jawaban untuk masalah tersebut yaitu dengan menggunakan fitur kami yang disebut sebagai Asymmetric VLAN. Asymmetric VLAN secara sederhana adalah mengijinkan sebuah port untuk menjadi anggota 1 VLAN atau lebih. Untuk lebih jelasnya, lihat contoh berikut ini.

Layout :





Disini sebuah company ada 3 departemen yaitu : Departemen Keuangan, Departemen Marketing dan Departemen Sales. Kebutuhannya, komputer-komputer antar departemen ini tidak boleh saling akses satu sama lain namun boleh akses ke Internet dan akses ke File Server.

Contoh disini menggunakan D-Link xStack Managed Switch DES-3526. Pada Switch ini pembagian port-nya sbb :

- Port 1-8 untuk VLAN Keuangan
- Port 9-16 untuk VLAN Marketing
- Port 17-24 untuk VLAN Sales
- Port 25-26 untuk File Server DNS-343 dan Firewall/UTM DFL-860

Setting-nya :

1. Create VLAN Keuangan, VLAN Marketing dan VLAN Sales

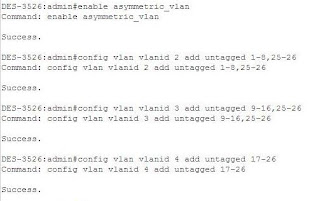

2. Kemudian Enable Asymmetric VLAN dan Assign port yang diinginkan sesuai dgn kebutuhan diatas



Kalau dilihat diatas setiap VLAN dimasukkan port 25 dan 26, kenapa? Karena setiap VLAN butuh akses ke port 25 dan 26 yaitu untuk akses Internet dan File Server.

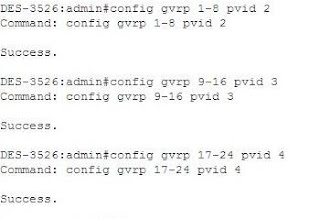

3. Setelah itu kita set PVID (Port VLAN ID) sesuai dengan VID-nya masing, disini kita set :

- port 1-8 VID 2 maka PVID diset ke 2
- port 9-16 VID 3 maka PVID diset ke 3
- port 17-24 VID 4 maka PVID diset ke 4
- Sementara port 25-26 kita tidak ubah dan biarkan default yaitu 1

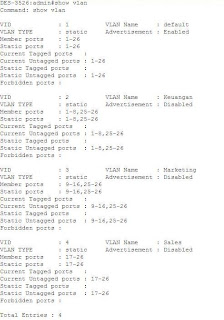

4. Kemudian kita verifikasi vlan-nya apakah sudah sesuai atau tidak :



5. Juga verifikasi PVID-nya :



Kemudian testing :

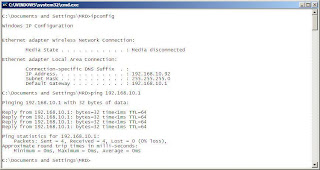

1. Ping dari PC 1 ke Gateway Internet :



2. Ping dr PC 1 ke File Server :

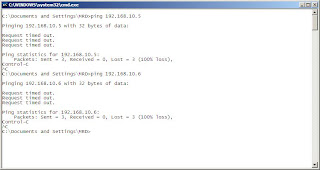

3. Ping dr PC 1 ke PC 2 dan PC 3, maka hasilnya Timeout :



Fitur Asymmetric VLAN ada di seri DES-3028/52 Series (DES-3028/3028P/3052/3052P), DES-3500 Series (DES-3526/3526DC/3550) dan DES-3528/52 Series (DES-3528/3528P/3528DC/3552)
